一、瓷磚膠粘劑的定義

瓷磚膠粘劑是專門用于粘結(jié)瓷磚的膠粘劑，根據(jù)其組成不同產(chǎn)品分為：水泥基瓷磚膠粘劑、膏狀乳液膠粘劑和反應(yīng)型樹脂膠粘劑。市場上以水泥基瓷磚膠粘劑為主，所以本次學(xué)習(xí)報(bào)告主要介紹水泥基瓷磚膠粘劑。

水泥基瓷磚膠黏劑是由水硬性膠凝材料、礦物集料、有機(jī)添加劑組成的粉狀混合物，使用時(shí)加水或其他液體拌和。

水泥基瓷磚膠粘劑的施工方法常見的有三種：

1、背貼法 屬于傳統(tǒng)的瓷磚粘貼方法，是指將瓷磚膠粘劑涂于瓷磚的背面，然后貼于基材上。此法瓷磚膠層的厚度在5—10mm。

2、鏝刀法 是指用齒形抹刀預(yù)先將瓷磚膠批刮到待貼磚的基材表面上，然后用齒形抹刀進(jìn)行梳理，使其形成凸起條紋且厚度均等的砂漿層，然后將瓷磚按壓在它的上面并略加扭轉(zhuǎn)。此法瓷磚膠層的厚度在2—4mm。

3、組合法 是指將背貼法和鏝刀法組合起來施工，即用鏝刀法將瓷磚膠批刮在待貼磚的基材表面上形成凸起條紋并厚度均勻的砂漿層，然后再瓷磚的背面也薄涂一層瓷磚膠，再濕碰濕的將瓷磚粘貼于基材表層上，此法瓷磚膠層的厚度在3—5mm。

片

二、瓷磚膠的分類及行業(yè)標(biāo)準(zhǔn)

1、術(shù)語及定義

 晾置時(shí)間——涂膠后至疊合試件能達(dá)到標(biāo)準(zhǔn)拉伸膠粘強(qiáng)度大于或等于0.5MPa時(shí)的最大時(shí)間間隔。

 滑移——在垂直面上，用梳理后的膠粘劑涂層粘貼后陶瓷磚的向下滑動(dòng)量。

 潤濕能力——梳理后膠粘劑涂層潤濕陶瓷磚的能力。

 橫向變形——硬化的條狀膠粘劑試件承受三點(diǎn)彎曲，試件中心出現(xiàn)裂紋時(shí)產(chǎn)生的最大位移。

 熟化時(shí)間——水泥基膠粘劑從加水拌合到可以使用的時(shí)間間隔。

2、分類、代號(hào)和標(biāo)記

產(chǎn)品按組成分為三類：

——水泥基膠粘劑(C)

——膏狀乳液膠黏劑(D)

——反應(yīng)型樹脂膠粘劑(R)

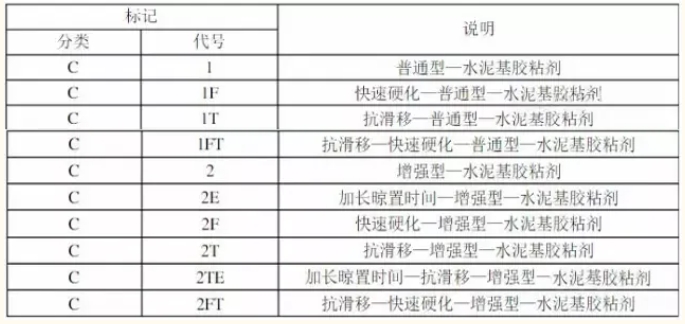

膠粘劑按不同可選性能有不同型號(hào)，這些型號(hào)用以下代號(hào)標(biāo)識(shí)：

——普通型膠粘劑—(1);

——增強(qiáng)型膠粘劑—(2);

——快速硬化膠粘劑—(F);

——抗滑移膠粘劑—(T);

——加長晾置時(shí)間膠粘劑(E)僅用于曾強(qiáng)型水泥基膠粘劑和曾強(qiáng)型膏狀乳液膠粘劑。

以上指標(biāo)的測試方法介紹如下：

標(biāo)準(zhǔn)實(shí)驗(yàn)條件為溫度(23±2)℃，相對濕度(50±5)%，實(shí)驗(yàn)區(qū)的循環(huán)風(fēng)速小于0.2m/s。

拉伸膠粘原強(qiáng)度——將試件在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)27d，測定其拉伸膠粘強(qiáng)度。

浸水后的拉伸膠粘強(qiáng)度——將試件在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)7d，(20±2)℃的水中養(yǎng)護(hù)20d，測定其拉伸膠粘強(qiáng)度。

熱老化后的拉伸膠粘強(qiáng)度——將試件在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)14d，(70±2)℃鼓風(fēng)箱中養(yǎng)護(hù)14d，測定其拉伸膠粘強(qiáng)度。

凍融循環(huán)后的拉伸膠粘強(qiáng)度——將試件在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)7d，(20±2)水中養(yǎng)護(hù)21d后，把試件在(-15±3)℃下保持2h±20min，然后把試件在(15±3)℃下保持2h±20min。如此循環(huán)25次。測定其拉伸膠粘強(qiáng)度。
